با توجه به کاربردهای مختلف ساعت فرمان و بنا به اتصال مستقیم 220 ولت به مصرف کننده برای مصارف زیر 10 آمپر تک فاز یا اتصال به کنتاکتور برای مصارف با آمپر بالا و مصرف کننده ی سه فاز و یا اتصال رله 1 به مصرف کننده غیر 220 ولت نقشه های اتصال مختلفی وجود دارد که حالت های مختلف به شرح زیر نمایش داده شده است.

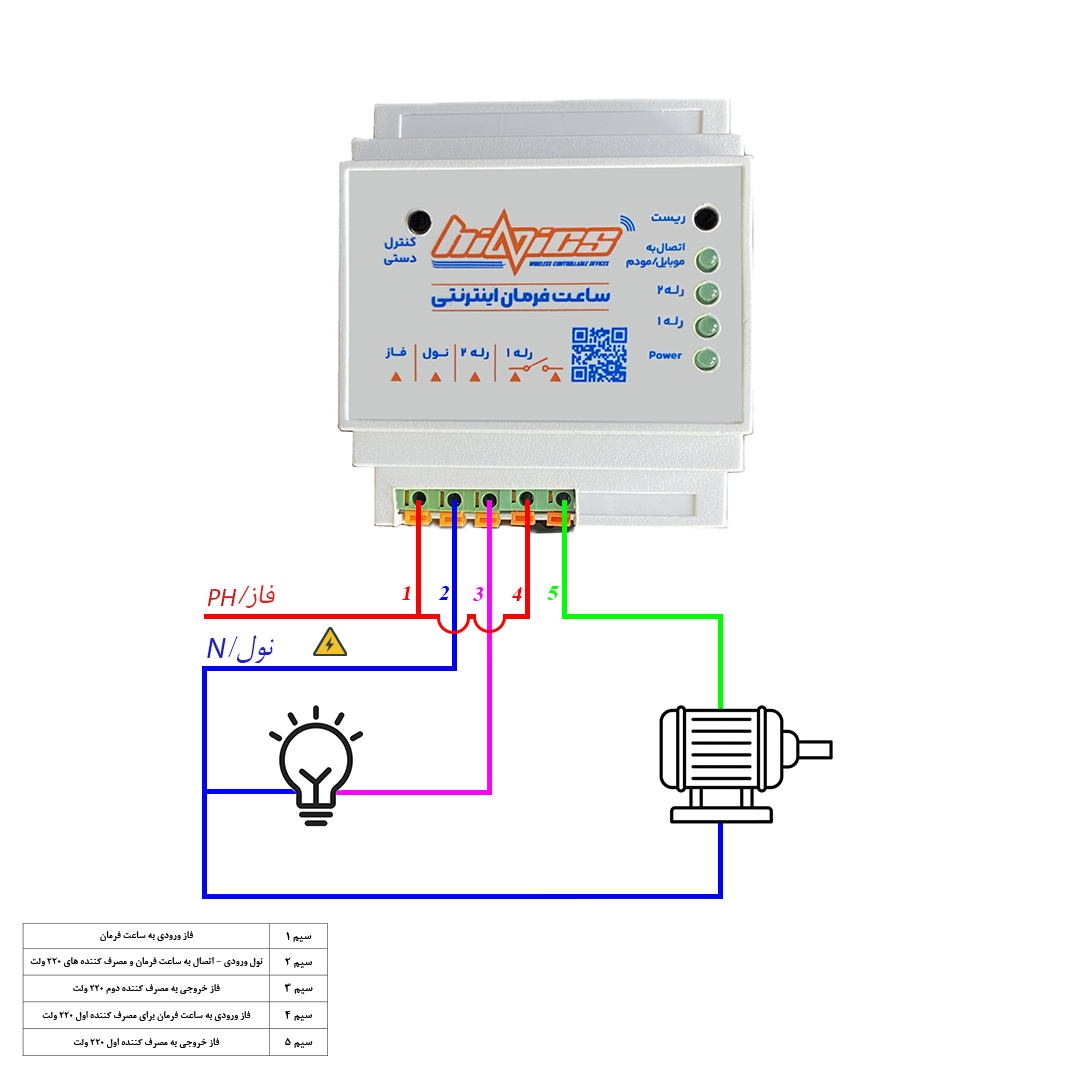

نقشه 1: سیم بندی ساعت فرمان به مصرف کننده های 220 ولت AC کمتر از 10 آمپر

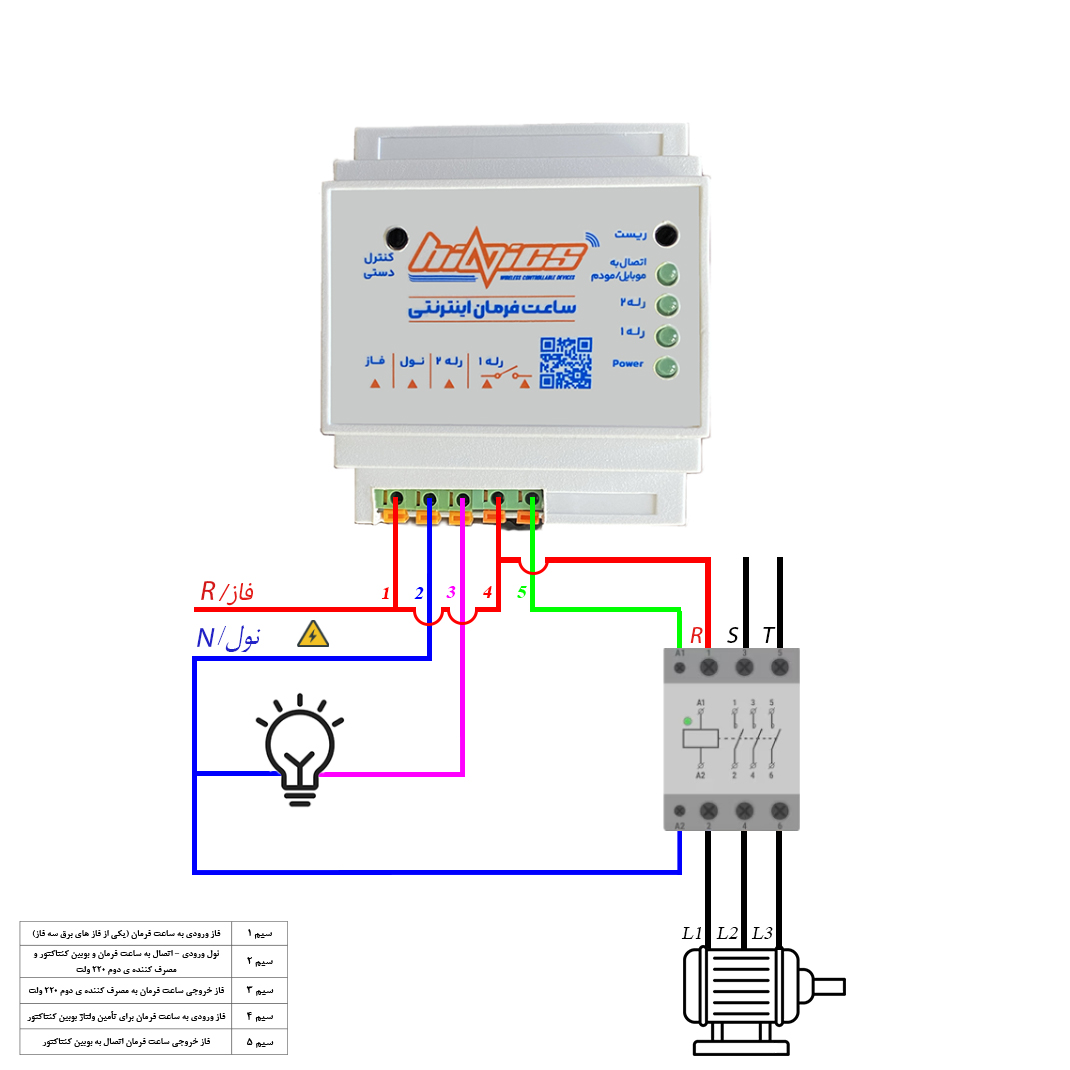

نقشه 2: سیم بندی ساعت فرمان به مصرف کننده سه فاز

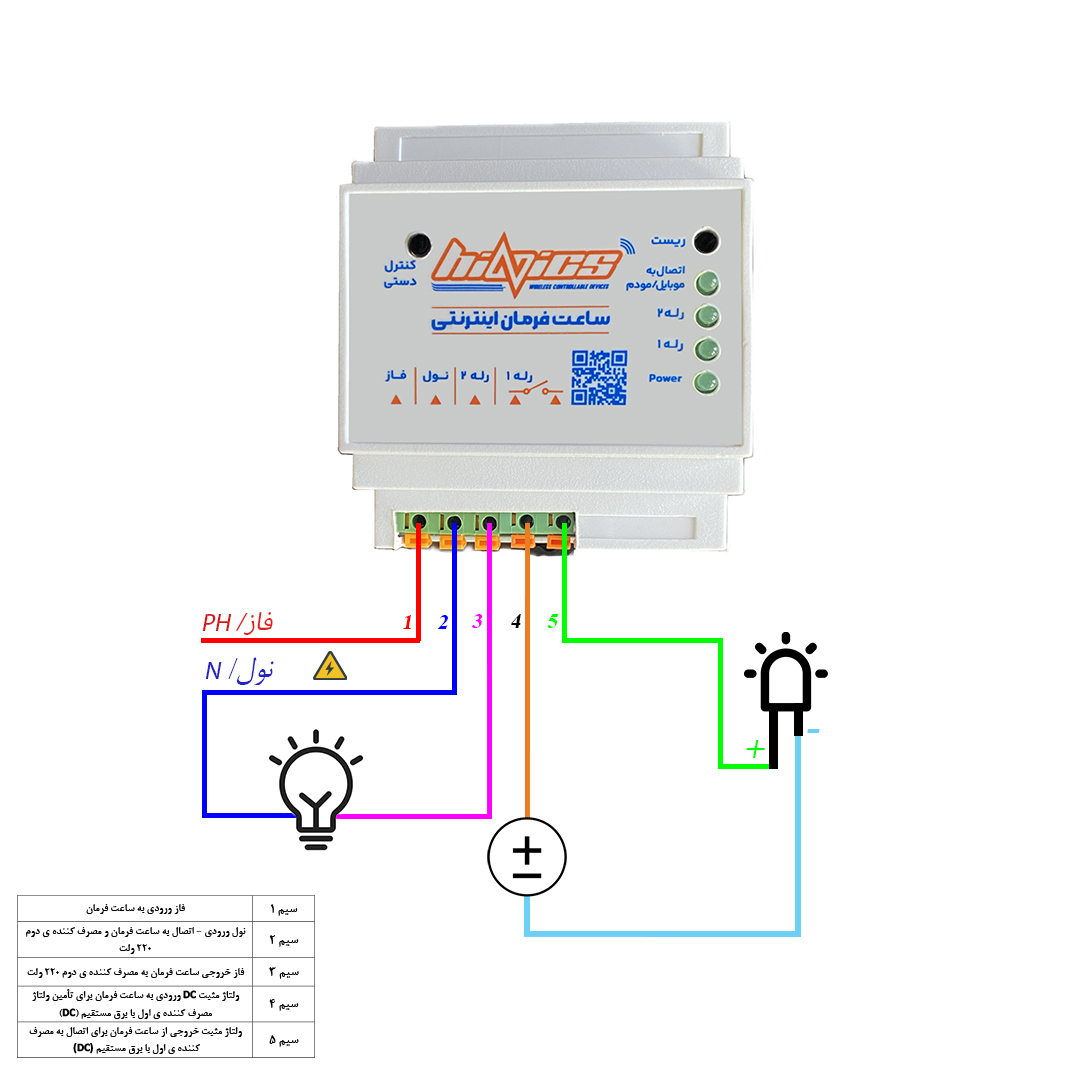

نقشه 3: سیم بندی ساعت فرمان به مصرف کننده غیر 220 ولت یا DC
